礦用型潛水電動機是與潛水泵配套的動力設備，符合GB3836.1-2000、GB3836.2-2000、MT/T 671-2005及本企業標準Q/12YJ 4609-2010。 做為礦井下車場、總進風巷和主要進風巷或低瓦斯井的排水設備，也可用于臨時搶險救援用和不固定安裝使用。
適用電壓等級為3、6、10kV，頻率為50HZ，同步轉數1500轉/分，額定輸出功率720kW、850kw、1300kw、1900kw。
技術條件：
1、水溫不高于25℃。
2、水中固體物質含量不大于2%。（注：水中固體物質含量需在合同書中注明，以便制造廠選用軸伸密封方式。 ）
3、水質： PH值：6.5～8.5
4、電機潛沒深度5～70米。電機底部距離井底清水區不得小于3米。
5、電機立式使用。（可按合同臥用）
6、電機表面水流速應不小于0.5m/s。
7、電機用作煤礦井下車場、總進風巷和主要進風巷或低瓦斯井的排水設備，也可用于煤礦井下臨時搶險救援用和不固定安裝使用。
結構要求：

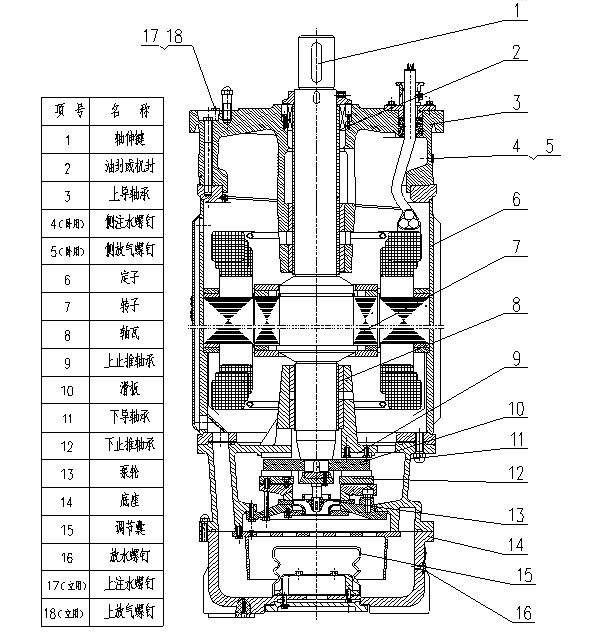

① 電機由定子、轉子、上下導軸承、止推軸承、下連接法蘭、底座、軸伸密封裝置等組成。
② 電機各止口連接處采用密封圈密封。軸伸動密封采用機械密封。
③ 電機下部裝有橡膠調節囊，其作用為當電機內部熱脹冷縮時及電機外部水位高低變化時，用以平衡電機內腔與井水的壓力。
④ 電機殼外表面有散熱筋及冷卻水道。運行時，電機內部充滿凈水，由轉子下部的泵輪促使電機內部的水循環流動，以使電機內部溫度均勻。與此同時電機外表面的高速水流把殼表面、散熱筋及水道表面的熱帶走。
⑤ 電機定子繞組采用耐高壓水絕緣線，有良好的耐熱及絕緣性能。繞組線與高壓耐水電纜連接。
另外繞組端部綁有一只測溫元件，用以檢測繞組端部周圍的水溫,還裝有貧水保護電極,用以反應電機殼內水位狀況。測溫元件和貧水保護電極與一根四芯電纜線連接，信號和動力兩根電纜均通過上導軸承座出線孔引出。
⑥轉子為鼠籠型，鼠籠采用銅導體。
上下導軸承座內裝有軸瓦，轉子下部裝有止推軸承。止推軸承由上、下止推軸承及滑板組成，用于承擔軸向力，上止推軸承為分塊環形，下止推軸承為分塊扇形。
礦用型潛水電動機在礦用潛水泵機組作為重要的組成部分，在使用前注意的事項：
1、電機內必須注滿水。
2、安裝使用前必須閱讀說明書。
3、保證電機表面水的流速，如不能保證應安裝冷卻水罩。
4、非井中使用場合電泵必須可靠接地。
5、電泵必須完全潛入水中，運行時最低水位需高出泵進水口2米。
6、如果需要潛水泵在地面上試運轉向時，必須在泵腔內注滿水或其他潤滑液。否則滑動軸承將損壞。
7、安裝使用前需閱讀說明書
礦用潛水電泵是天津奧特泵業系列產品中一項支柱性的產業，擁有強大的技術團隊和國外先進技術引進開發能力，將更穩定、高效的礦用型潛水電動機做到高品質。
|
