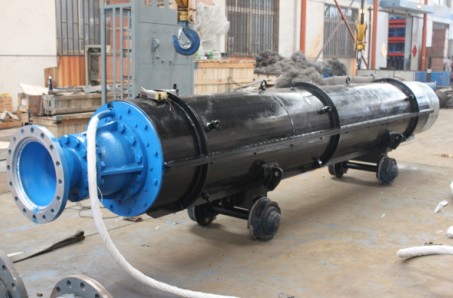

| ZPQK自平衡礦用潛水泵采用先進的水力模型，自主研發高效節能產品；葉輪與導葉的對中性總是處于最佳狀態，可基本消除軸向力，突破以往大流量高揚程潛水泵軸向力向下或向上竄動；泵軸在潛水電機的帶動下旋轉，對液體作功，使其能量增加，從而使需要數量的液體由吸入池經由泵的進水段、正葉輪、正導葉、中段、出水段的水平出水口、過渡管、次級進水段、反葉輪、反導葉、出水段的垂直出水口后，將液體源源不斷的送出。
|
流量：150-180m³/h，單級揚程：80米；揚程選擇：80×級數，電壓：380、660、1140、3K、6K、10KV。
|
|
優點：無軸向力設計；機組高效節能；泵體粗短，單極揚程高；獨特的耐腐耐磨材質，特有的穩定性；得到客戶一直認可。
|
|
|
安裝方式:（立式、臥式、斜式）
適用環境
● 適用于煤礦、鐵礦、有色金屬礦等生產排水；
● 透水事故搶險救災；
● 淹井礦排水復礦；
● 礦區水綜合治理；
● 供水公司水源取水泵站；
● 城市高噴景觀工程；
● 是礦山生產排水、搶險復礦、地表疏干和防治水災害的關鍵設備；
適用條件
● 無雜質清水，冷凍水/冷卻水，雨水，煤礦、鐵礦、金屬礦等地下涌水，引用水，礦泉水等。
● 允許工作水溫范圍+5至+25℃
● 固體雜質含量（質量比）不大于0.01％
● PH值（酸堿度）6.5-8.5
● 硫化氫的含量不大于1.5mg/L
● 氯離子的含量不大于400mg/L
● 機組必須完全侵沒水中工作。
特點
● 潛水工作，機電一體化新型排水設備，由充水式高壓潛水電動機和多級離心泵連成一體，潛入水中運行（防護等級IP68）。對安裝環境條件要求低，立臥兩用，可因地制宜放置在適宜排水的地方；
● 效率高、溫升低、噪聲小；
● 揚程高、排量大；
● 結構緊湊、體積小、重量輕；
● 運行性能穩定、安全可靠，安裝使用極為方便；
● 節省土建投資；
● 易于實現自動化檢測控制、遠程控制；
● 成熟可靠，國際先進水平；
技術參數
● 流量范圍：150m3/h～2200 m3/h；
● 揚程范圍：100～1700m；
● 功率：55kW~4000kW；
● 電壓：380V、660V、1140V、3kV、6kV、10kV；
● 轉速：2850 r/min 1475r/min；
● 頻率：50Hz、60Hz；
ZPQK自平衡礦用潛水泵結構形式
ZPQK型礦用潛水泵的吸入口可以垂直向上或水平、排出口垂直向上布置。主要有：進水段、中段、出水段、次級進水段、正導葉、反導葉、正葉輪、反葉輪、軸、節流、減壓裝置、擋套、軸承體、過渡管等零件組成；中段由高強度的穿杠螺栓和進出水段聯接，泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂金屬面硬密封；轉子由裝在軸上的正葉輪、節流減壓裝置、反葉輪、軸套、軸承擋套等零件組成泵的工作室由進水段、中段、出水段、次級進水段、正導葉、反導葉、過渡管等組成；
轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應及時予以更換；在軸封處裝有可更換的軸套，以保護泵軸。
ZPQK自平衡礦用潛水泵技術先進性：
● 泵采用對稱布置，可基本消除軸向力，殘余軸向力由一對背靠背的角接觸球軸承承受。
● 由于無平衡裝置，即無平衡盤的園盤摩擦損失又無平衡回流損失，所以泵效率比同類別多級泵提高5-14%，
● 由于無平衡裝置，徹底解決因平衡裝置失效而導致泵平衡盤和平衡盤座的磨損或轉子咬死等各種故障，大大延長泵的使用壽命。
● 安全的泵體密封設計。根據不同的壓力及結構，泵體采用金屬面對金屬面的硬密封和金屬纏繞墊或O型圈密封。
● 獨特的結構強度設計。允許泵的單級揚程達1.0Mpa （100m），出口壓力可達20Mpa（總揚程2000m），并且使軸承和轉子組成的芯包部件不受溫度變化的影響，具有優秀的抗熱沖擊性能。
|
單吸自平衡礦用潛水泵
